| Petite centrale hydroélectrique de Moutier "Tunnel du Graitery" |
| |
|
| Objet |
Petite centrale hydroélectrique basse chute |
| Lieu |
Moutier, Suisse |
| Cours d'eau |
Eaux du tunnel du Graitery |
| Maîtres d'ouvrage |
Turbinor SA, Sonceboz (CH) et Bleue-Verte SA, Moutier (CH). Participations à la société simple culnu 50/50% |
| |
|
| Phase de développement/construction |
Projet terminé |
| |
|
| Concept: |
|

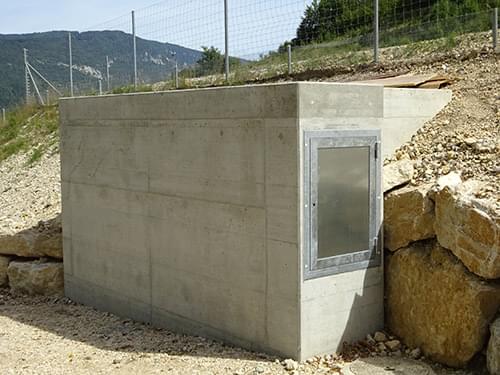

| Prise
d'eau |
Comprenant un petit bassin tampon de stockage avec vanne de purge, un déversoir de trop-plein avec conduite de bypass, une grille à trous (sans machine de dégrilleur) |
| Conduite forcée |
Conduite forcée en HDPE DN 355/PN10; perches de 12 m de long et coudes préfabriqués soudés bout à bout ou à l'aide de manchons électriques. Longueur totale de la conduite forcée 293 m |

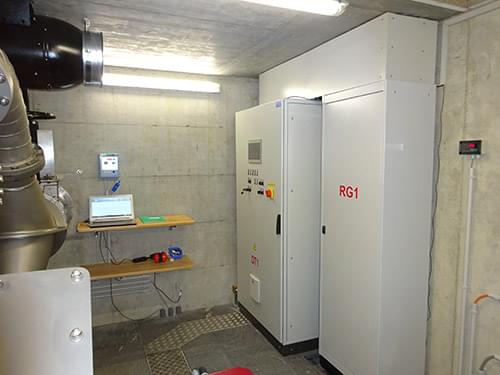

| Centrale
de turbinage |

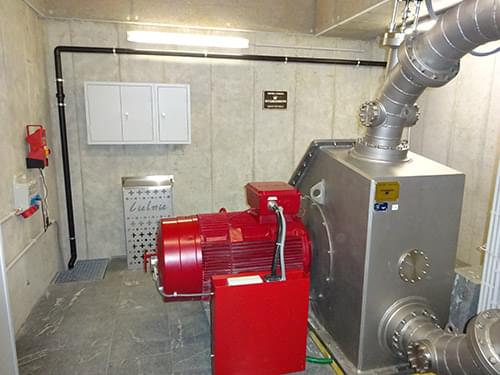

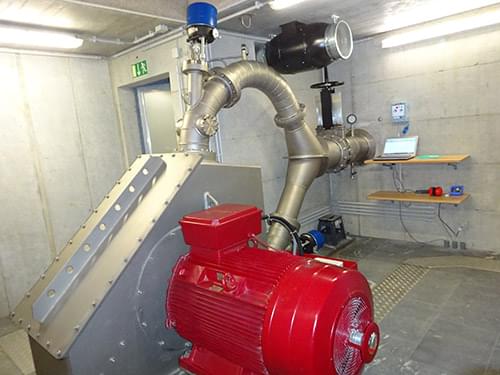

1x Turbine Pelton à implémentation horizontale avec deux injecteurs, dia. de roue 500 mm [HYDROHROM HHP H2]. Alternateur asynchrone 400 V, 75 kW, 612 t/min [Siemens] couplé directement à la turbine |
| Conduite de fuite |
Conduite souterraine en acier de dia. 800 mm. Mise en place par fonçage (pousse-tubes) et soudage successif des éléments de 5 m sur une longueur totale de 46 m |
| |
|
| Caractéristiques techniques: |
|
| Chute
brute |
56.5 m |
| Débit
d'installation |
160 l/s |
| Puissance
nominale |
66 kW |
| Production
annuelle moyenne |
235 MWh |
| |
|
| Réalisation: |
|
| Début
des travaux |
Avril 2015 |
| Opération
commerciale |
Septembre 2015 |
| |
|
| Bureau
de développement: |
EnEn Sàrl, Moutier (CH) |
| Bureau
d'ingénieurs du génie civil |
ATB SA, Moutier (CH) |
| Entrepreneur
du génie civil |
F. Hänzi, Moutier (CH) |
| Entrepreneur
de la construction |
F. Hänzi, Moutier (CH) |
| Entrepreneur du pousse-tubes |
Dell'Anna Enzo SA, Moutier (CH) |
| Fournisseur de la conduite forcée |
PlastiteCH, Eysins (CH) |
| Fournisseur des équipements de turbinage |
Hydrohrom s.r.o. Bystrice (CZ) |
| |
|
|
| |
|
| |
|
|
